광 통신의 장점
광통신은 이중 유리로 광섬유를 통해 레이저 빛의 전반사를 이용하여 정보를 주고받는 통신
방식으로, 전기 통신에 비해 외부의 전자파에 의한 간섭이 없고 도청이 힘들며, 동시에 많은 양의
정보를 처리할 수 있습니다.
그 밖에도 광통신은 전자 자기장파, 전기적 합선, 고압의 전기적 스파크 등이 없기 때문에
폭발 위험이 있는 환경에서 매우 유리한 통신 형태입니다. 또한 부식이 되거나 자연적으로
자체변형될 염려도 없는 통신 방식입니다.
Plug & Play

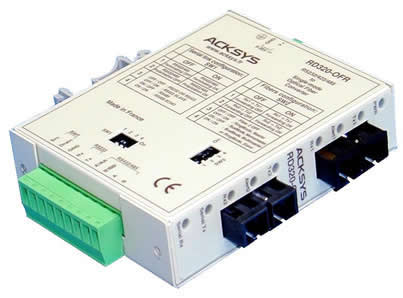

RD320-OFR 는 CPLD 기술 기반의 자동 설정 기능을 제공합니다.
사용자는 시리얼 통신과 관련된 다소 귀찮은 설정 단계를 거치지 않아도 제품을 설치하여 곧바로
사용할 수 있습니다.
Security & fault tolerance (이중화)
RD320-OFR 는 광신호의 무결성을 제어하는 시스템이 내장되어 있습니다.
이 기능은 시스템에서 발생하는 에러를 LED를 통해 자동으로 표시하고 에러 발생 시 MOSFET
릴레이 접점 신호를 통하여 경광등과 같은 외부 장치에 신호를 출력할 수 있습니다.
RD320-OFR은 광통신 인터페이스가 이중으로 설계되었습니다.
한 개의 인터페이스에서 문제가 발생하여도 나머지 한 개의 인터페이스가 동작하여
이중화 기능을 제공합니다.
내부에 구현된 OR 매커니즘은 어느 한쪽의 인터페이스에서 수신한 데이터에서
에러가 발생하거나 광 연결에 문제가 발생하여도 나머지 한쪽의 인터페이스를 통하여 데이터를
수신합니다.
|
|
|
|
3 in 1 interface : RS232, RS422 & RS485 |
|
|
최대 통신 속도 500 Kbps |
|
|
시리얼 링크 파라미터 자동 설정 "Plug & Play" |
|
|
RS232 신호 : TxD, RxD, GND |
|
|
RS422 신호 : TxA, RxA, TxB, RxB, GND |
|
|
RS485 신호: TRxA, TRxB, GND |
|
|
RS422/485 모드에서 polarization 및 종단저항을 미니 스위치를 통해 설정 가능 |
|
|
자동 RS485 line turn-around 기능 |
|
|
Half-duplex & Full-duplex 모드 지원 |
|
|
Serial protocols : Modbus, Unitelway, Profibus, DH+, ASCII or binary serial protocols ...) |
|
|
15 KV ESD protection and HF filtering |
|
|
|
싱글 모드 광통신 |
|
|
9/125 µm 광섬유 지원 |
|
|
SC type connectors |
|
|
9/125 µm 광섬유를 25°C 환경에서 사용할 경우 최대 20Km 통신 |
|
|
Wave lenght : 1310 nm |
|
|
Power budget : 16 dB (typical) |
|
|
EMI/RFI 간섭에 영향을 받지 않는 신뢰성있는 통신 |
|
|
양방향 전송 |
|
|
Topologies : Point to point, simple ring, single-master & dual-master buses, redundant fiber ring, dual ring with dual master, dual point to point & star network |
|
|
광섬유를 통한 절연 효과 |
|
|
광 연결 자동 진단, 에러 발생시 LED를 표시하고 MOSFET 접점 신호 출력 | |
전원 공급 및 LED, 기타사항
|
+9VDC 에서 +36VDC 사이의 전원 입력 screw-in 단자 |
|
전력 소비 : 3.9W (최대) |
|
LED : 시리얼 측과 광 측의 송수신 상태 표시 |
|
에러 발생 표시 |
|
크기 및 무게 : 107 mm (L) x 88 mm (W) x 25 mm (H), 260 g |
|
금속 케이스, CE 산업 표준 |
|
35 mm Din Rail 장착 가능 |
|

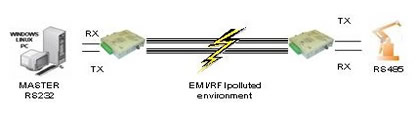

Point to Point topology |
|
광 케이블은 EMI/RFI 간섭에 영향을 받지 않기 때문에 노이즈가 많은 환경이나 연결하려는 장치가 서로 멀리 떨어져 있을 경우 사용할 수 있는 방식입니다.
|
|

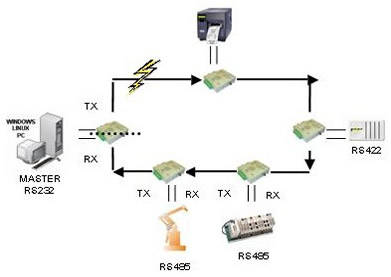

Simple ring topology |
|
간단한 링을 구성할 수 있으며 마스터 장치는 링의 중간에 위치합니다.
|
|

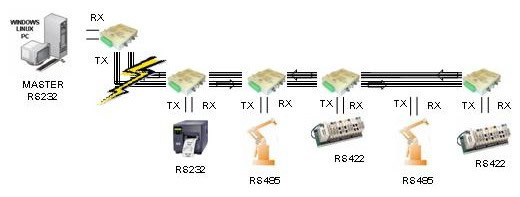

Single master bus topology |
|
미디어 컨버터는 마스터 장치와 한 개 이상의 슬레이브 장치들을 연결합니다. 각각의 슬레이브 장치는 마스터 장치에 의해서 제어되며, 마스터 장치는 Address Sequence를 이용하여 각각의 슬레이브 장치를 제어합니다.
마스터 장치가 송신한 데이터는 모든 슬레이브 장치가 수신하며, 슬레이브 장치가 송신한 데이터는 마스터 장치만 수신합니다.
|
|

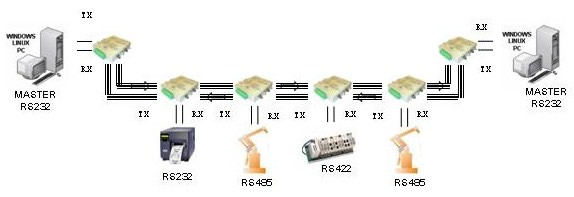

Dual master bus topology |
|
그림 좌측의 마스터 장치가 송신한 데이터는 모든 슬레이브 장치에서 수신되며 그림 우측의 백업용 마스터 장치에서도 역시 데이터를 수신할 수 있습니다.
슬레이브장치가 송신한 데이터는 주변의 모든 슬레이브 장치뿐만 아니라 두 개의 마스터 장치에서도 수신하게 됩니다.
이와 같은 구조에서는 좌측의 마스터 시스템에 장애가 발생하여도 우측의 백업용 마스터 시스템을 사용하여 장애를 자동 복구할 수 있습니다.
양측의 마스터 장치에 설치된 미디어 컨버터는 마치 한 개의 장비에 두 개의 독립적인 시리얼 포트를 장착한 것과 같은 효과를 낼 수 있습니다.
|
|
Redundant ring (fault tolerant) |
|
아래의 그림에서 미디어 컨버터들은 한 개의 링으로 구성되어 있지만 데이터는 두 개의 광 링크를 통하여 동시에 전송됩니다. 이러한 구조를 single master topology 라고 합니다.
마스터 장치는 데이터 무한 루프 상태로 빠지지 않기 위해서 수신한 데이터를 재전송하지 않습니다.
어느 한쪽의 광 연결이 끊어질 경우에도 장치들은 다른 나머지 한 개의 링을 통해 데이터를 계속 수신할 수 있습니다.
|
|

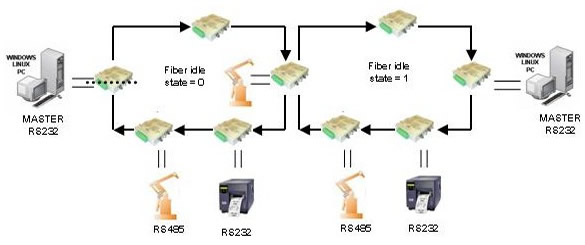

Dual ring & dual master topology |
|
아래의 구성 방식은 특정 장치가 자신이 속한 네트워크가 아닌 다른 네트워크에 존재하는 마스터 장치에 응답할 필요가 있을 경우 사용될 수 있습니다.
또한 RD300-OFR 은 단순한 광 리피터 역할을 수행할 수도 있으며, 서로 다른 시리얼 프로토콜을 사용하는 장치간에 호환성을 제공하기 위한 컨버터로 사용될 수도 있습니다.
|
|

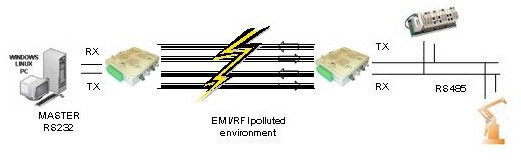

Dual point to point network |
|
아래의 구성은 EMI/RFI 간섭이 설치환경의 최대 문제 요소로 작용할 경우 사용될 수 있습니다.
이중 광통신 인터페이스는 링크를 이중화 하여 최상의 안정성을 제공합니다. 또한 장애가 발생할 경우 LED를 통하여 장애 발생을 즉시 표시하고 MOSFET 릴레이 접점 신호를 출력할 수 있습니다.
|
|

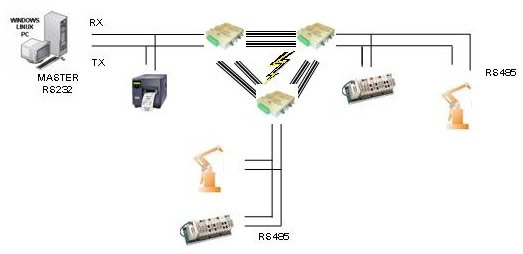

Star topology |
|
아래의 그림에서 RD300-OFR 은 RS485 리피터 역할을 수행합니다. 특히 노이즈가 심한 환경에서는 Star topology 형태로 광 네트워크를 구성하여 안정적인 RS485 네트워크를 구축할 수 있습니다.
