SH4002 플라스틱 광패치코드( POF)-코어 1.0mm
2코어, 코어구경 1.0 mm, 상업용, polyethylene 2.2 x 4.4 mm jacket, Mitsubishi Rayon ,옵션(커넥터 타입), 길이 :기본1M, 최대 60M까지
판매가격 5,000
커넥터 타입
모델명 SH4002 1MM 2C
재고 판매중
구매수량 EA
SH4002 표준 산업용 플라스틱 광패치코드( POF), commercial temperature, Dual-jacket fiber cable, Mitsubishi Rayon  , SH4002  플라스틱 광패치코드( POF)-코어 1.0mm

2코어, 코어구경 1.0 mm, 상업용, polyethylene 2.2 x 4.4 mm jacket, Mitsubishi Rayon

옵션(커넥터 타입), 길이 :기본1M, 최대 60M까지

Industrial networking applications utilizing plastic optical fiber.

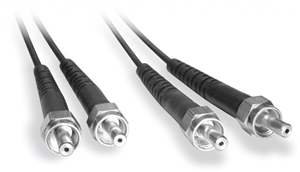

This particular cable is made with a pair of industry-standard diameter 1.0 mm plastic optical fiber cores/cladding surrounded by a black polyethylene 2.2 mm x 4.4 mm jacket with connectors.

Mitsubishi Rayon



Features
  • Super Eska™ fiber cable for commercial temperature ranges
  • Strain reliefs to minimize fiber stress at terminations
  • 1 µm polish terminations ensure high optical coupling efficiency
  • Epoxied connector terminations for maximum retention strength
  • Assembly processes exceed industry-standard procedures



SH4002 -POF 플라스틱 광케이블 스펙
Super Eska™ Polyethylene Jacketed Optical Fiber Cord V-2Y 2x1P980/1000

SH4002 Super Eska™ Polyethylene Jacketed Optical Fiber Cord
Manufacturer: Mitsubishi Rayon Co. LTD.
Manufacturer's PDF Data Sheet
Transmission graph
RoHS Certification: Yes

  Structure
Core Material Polymethyl-Methacrylate Resin
Cladding Material Fluorinated Polymer
Core Refractive Index 1.49
Refractive Index Profile Step-index
Numerical Aperture .50
Number of Fibers 2
Unit Value
Core Diameter μm 920 - 1040
Cladding Diameter μm 940 - 1060
Approximate Weight g/m 8
  Jacket
Material and Color Polyethylene (black)
Indication on Jacket Super Eska; Blue
Unit Value
Outer Diameter mm 2.2 x 4.4 ± .1
Fiber Tensile Strength N 140
  Applications: General purpose duplex cable for data applications

Sectional View

Part Number: SH4002
(500 m per spool)


Spool Size
Box Size (mm): 365 x 365 x 160
Gross Weight* (kg): 5.6
* cable + Spool + box

 Performance Criteria for Acceptance
and/or
[ Test Conditions ]
Unit Value

Maximum
Rating
Storage Temperature No Physical Deterioration
[ in a Dry Atmosphere ]
° C - 55 ~ 70
Operating Temperature No Deterioration in Optical Properties
[ in a Dry Atmosphere ]
° C - 55 ~ 70
No Deterioration in Optical Properties
[ under 95% RH condition ]
° C + 60 Max.
Optical
Properties
Transmission Loss (650 nm Collimated Light)
[ 25°C 50% RH ]
dB/m .19 Max.
Transmission Loss
under 95% RH
(650 nm Collimated Light)
[ Operating Temperature ]
dB/m .21 Max.
Mechanical
Characteristics
Minimum Bend Radius Loss Increment <0.5 dB
[ A Quarter Bend ]
mm 25
Tensile Strength Tensile Force at 5%
[ Elongation: Conforms to JIS C. 6861 ]
N 140
Twisting Strength Loss Increment <1 dB
[ Sample Length: 1 m Tensile Force: 4.9 N ]
Times 5
Impact Strength Loss Increment <1 dB
[ Sample Length: 1 m JIS C 6861 ]
N.m 0.4

산업용 커넥터 타입
